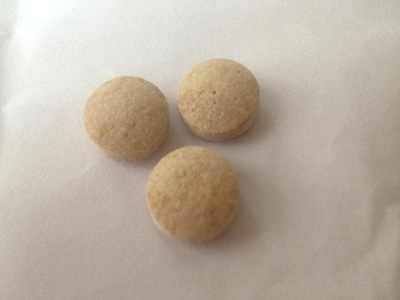

崩解迟缓
1 原辅料
原辅料粘性过强，或疏水性过强
处方中水溶性成分遇水溶胀，产生极强粘性，阻碍水分进一步进入
中药片剂中含油脂类、树脂类、粘液质、浸膏成分
原料熔点低，压片时呈熔融状态，片剂硬度过高
疏水性润滑剂用量过大
崩解剂选择不当

2 工艺
粘合剂浓度过高、粘性过强
粘合剂用量过大、搅拌时间过长，制得的颗粒过于结实。如：用摇摆挤出法制粒时，挤出的颗粒呈长条状
颗粒干燥不够或吸潮，颗粒粘性高
崩解剂加入方法不当、用量不足或干燥不够。崩解剂吸潮后，崩解效能下降
疏水性润滑剂用量过大，搅拌强度过大或搅拌时间过长。如：氯化钠结晶中加入0.5%的硬脂酸镁，混合2分钟，压成片剂，崩解时间5分钟；混合2.5分钟，压成片剂，崩解时间8分钟；混合25分钟，压成片剂，崩解时间17.8分钟
压片时，压力过大，片子的硬度过高
包衣片包衣过厚；包衣材料选择不当，介质不易渗透
3 环境与贮存
部分片剂在高温或高湿环境中，存放久了，崩解时间延长
4 特殊原因
有些成分因故发生转化，粘性增强，片子硬度增大
