一、用途说明
　　

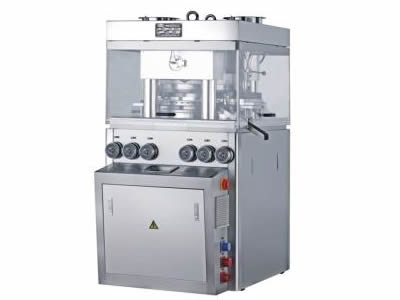

　　1、本机是一种自动旋转连续压片的机器，它是制药、化工、食品等工业部门处理各种颗粒状原料压制成片的基本设备。
　　
　　2、它适用于大量生产压制圆形的各种药片、糖片、钙片等。
　　
　　3、它不适用于半固体、潮湿的粉子和无颗粒状极细的粉末压制。
　　
　　二、结构特征
　　
　　1、本机上半部分为压片结构，它的组成主要为上冲、中模、下冲三个部分连成一体，周围33付冲模均匀排列在转盘的边缘上。上下冲杆的尾部嵌在固定的曲线轨道上，当转盘作旋转运动时，上下冲即随着曲线轨道作升降运动而达到压片的目的。
　　
　　2、主要工作过程分为：（1）充填；（2）加压；（3）出片，三道程序连续进行，充填和加压有调节控制机构，附有表牌说明，操作简易。
　　
　　3、结构的分布为双压式，左右装有对称压轮两套，故每转一周可过倍压片。
　　
　　4、转盘的模孔为33个，逢单排列，其优点为在工作时，左右压轮在非同一时间受压，这样使机器的震动和动力的消耗大大减少。
　　
　　5、电动机装在机座内，用三角带拖动蜗杆传动转盘，并在电动机轴上装置无级变速皮带轮，通过电机滑板的移动，可任意调节速度，使用安全无噪音。
　　
　　6、机座的侧面装有吸粉箱，其中有鼓风机、储粉室；滤粉室，当机器在高速运转中，产生飞粉和中模下坠的粉末，通过吸粉咀排除之，不致粘结塞住，保持运转平稳正常。
　　
　　三、技术性能
　　
　　1、主要技术数据和生产能力
　　
　　转盘上的冲模数…………………………………………….33
　　
　　zui大压片压力（千牛）…………………………………….40
　　
　　zui大压片直径（毫米）…………………………………….12
　　
　　zui大充填深度（毫米）……………………………………..15
　　
　　片剂厚度范围（毫米）……………………………………..1---6
　　
　　上下冲杆直径（毫米）……………………………………..22
　　
　　上下冲杆长度（毫米）……………………………………..115
　　
　　中模直径（毫米）…………………………………………..26
　　
　　中模厚度（毫米）…………………………………………..22
　　
　　蜗轮传动比…………………………………………………..1.29
　　
　　转盘转数变换（转/分）…………………………………….快速15---28
　　
　　慢速11----20
　　
　　压制片剂产量（万片/时）…………………………………..快速6-----11
　　
　　慢速4.5---8
　　
　　机器净重（公斤）……………………………………………850
　　
　　机器高度（毫米）……………………………………………1600
　　
　　机器长度（毫米）…………………………………………….930×900
　　
　　2、配用动力数据和型号
　　
　　电动机功率（千瓦）……………………………………………2.2
　　
　　转速（转/分）…………………………………………………950
　　
　　周率（～）………………………………………………………50
　　
　　电压（伏）………………………………………………………380
　　
　　型号………………………………………………………………Y112M-6
