一、滤机特点与结构

1、本设备由壳体、中间轴、过滤板、过滤网、导杆、气阀、玻璃镜、胶轮等件组成，所有液体接触的机件，均采用不锈钢材料制面，壳体分为多节、单节、节间用橡胶密封，便于拆卸清洗。

2、采用硅藻土过滤机，比陈旧棉饼过滤机有明显的优势：

能源可节约92%酒损失减少90%

设备成本节省2/3生产工人减少3/4

使用硅藻土过滤后的酒和饮料，风味不变，无毒、无悬浮物，沉淀物，澄清透明、滤清度高、占地面积小，轻巧灵活，移动方便。

二、XSK500—A、500—B、400—A、400—Ⅰ、330—Ⅱ、330—Ⅲ、250、220型移动式过滤机

三、SXK系统不锈钢硅藻土过滤机

该机已在白酒、果酒、低度酒、黄酒、药酒、葡萄酒和水处理等行业已广泛应用。过滤澄清度可达99.8%，操作得法、甚至可滤除大肠杆菌。能滤除1~0.1微米以下的微粒（包括微生物）。在实际使用中得到满意效果。我厂愿为您在过滤工序中取得良好的效果而尽力。同时随时供应易损件等。

四、主要技术参数

型号外型尺寸（mm）过滤面积㎡滤片数（张）理论流量以白酒为单位工作压力MPa需配泵型号WK500—A2450×750×85015.93813—15T/h≦0.3YL20—25WK500—B1950×750×8508.5208—10T/h≦0.3YL20—25WK400—A2350×680×8009.8389—12T/h≦0.3YL0—25WK400—Ⅰ1840×680×8005.1206—8T/h≦0.3YL10—25WK330—Ⅱ1700×600×7503.4203—5T/h≦0.3YL5—25WK330—Ⅲ1600×600×7502.5152—4T/h≦0.3YL5—25WK2501100×350×4502201—3T/h≦0.2YL3—20WK220847×330×4201.1200.5—2T/h≦0.2YL3—20

五、安装使用说明：

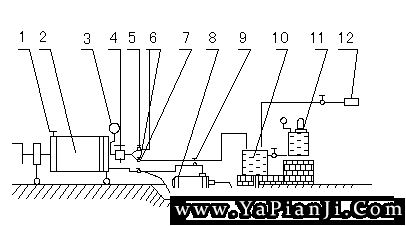

1、安装示意图：
　　
1、排气阀2、过滤机3、压力表4、视镜5、出口阀5、出口阀6、出口阀

7、入口阀8、饮料泵9、调节阀10、容器11、容器12、酒库阀门

2、在容器10盛入未滤的液体约150～200Kg，加入硅藻土，搅拌均匀，硅藻土配比量见表：（见清液予以涂效果更佳）。

机型号XSK500-AXSK500-BXSK400-AXSK400-ⅠXSK330-ⅡXSK330-ⅢXSK250XSK220剂量Kg5－63.5－44－52.5－32－2.51.5－21－1.50.5－1

3、用橡胶管，将各连接部分连接好（见按装图），同时打开调节阀9、入口阀7和出口阀6关闭出口阀5，启动饮料泵8，此时予涂容器10内浑液，通过泵灌入过滤机内，浑液中的硅藻土也随之进入机内随着过滤布上，经过出口阀6又循环至容器10内。经过反复循环系统，浑液中的硅藻土全部均匀附在过滤布上，此时从玻璃视镜明显观察到经过滤的浑液达到清透明亮，从排气阀4、取样送检，一般情况下，浑液经过15分钟左右循环可达到要求。

4、达到要求后，关出口阀6，开出口阀5、此时经过滤的清液就可装瓶。

5、本机应由专人操作，工作时切勿将出口阀5、6全部关闭，否则将产生过高压力损坏机件。开机前应先打开排气阀1、4，空气排尽时将排气阀关闭，停机后关出口阀5、6，入口阀7，打开排气阀1、4，过滤机内的液体从滤简下排污阀放尽。即打开壳体，拧下轴端螺母，拆下过滤元件，用清水洗净滤布上硅藻土及粘附物，再按顺序装配后进行工作。

6、滤速入滤量取决于下列因素。

6.1、饮料的本质、酒度、糖度、浓度、杂质等含量的高低。

6.2助滤剂的配比、用量、配方是否得当。

6.3压力是否达到规定要求。

7、在生产过程中，为了增强连续过滤的时间和增大滤速，必要时也可以采用添加硅藻土办法。当浑浊度大液体流经容器10内，将

补加硅藻土按剂量加入容器内，其剂量为每100升待滤液加入0.05-0.1kg可根据实际情况增或减。

8、采用硅藻土助剂过滤要注意可项：

8.1、在予涂过程中，助剂成败的关键是能否形成均匀、稳定、没有裂纹与脱落的硅藻予涂层随而影响的主要原因有：采用的过滤介质的目数要与所过滤的浆液粘度与硅藻土的粒度要匠配合适，过滤介质支承的刚度太差也是造成裂纹的主要原因，在过滤中介质受压较小，没有变形，当着时间的加长，阻力加大，当支承刚度不够时就发生变形，使予涂硅藻土层产生裂纹和龟裂，单纯使用硅藻土和粒度过细有时也会产生龟裂现象，这时可将硅藻土混以一定数量的石棉纤维即可以避免。（但在实际中未加入石棉纤纤维维使用良好）。

8.2予涂过程中硅藻土在过滤布上形成2毫米厚度均匀稳定没有裂纹与脱落土层，这样厚度值是常用标准，是根据经验得出的。予涂时流速太慢，所建立起来的予涂层粉散稀湿，很不稳定，或流速快会使予涂层压力增高，转入液体过滤时压力也较高，使工作压力范围变窄，使过滤时间缩短影响了生产能力。因此在予涂时与写成后需将压力调到0.5~1.5kg/cm?较合适以后进行过滤。

8.3、如生产过程中需暂停工作，先将出口阀6和5关闭，再将阀7关闭，随即将泵8停止。这样机腔内压力增高，当再开始工作时，先将泵8启动，开阀7，后开出口阀5或6。为什么要保持滤机内压力呢？其保持不使吩咐在滤布上的硅藻土层掉下来。反之

不保持机内液体和压力。当第二次开始工作，因泵流速快，冲击力大，使滤布上的土层脱落，这样经过滤液体不透明清澈，就必须按第一次使用工序重新开始工作，以免影响正常生产力。

故障及处理

故障现象产生原因处理方法过滤质量达不到要求1、助滤剂添加量少2、循环时间少，过滤层吸附不均匀3、饮料泵有故障4、机体和管路内空气没有排除5、滤片棉布与橡胶隔川损坏1、增加助剂2、加长循环时间3、工作前检查饮料泵4、排除空气5、检查更换棉布及橡胶隔川过滤缓慢1、助滤剂充装太多2、压力低3、滤泥太满4、滤液粘度高1、合理减少助滤剂2、提高进液压力3、及时清洗液泥4、降低滤液粘度过滤机渗漏1、壳体密封垫圈没放好或损坏2、卡子或手轮未固紧1、重新放好或更换垫圈2、紧固卡子或手轮输液泵压力达不到要求1、泵密封圈失灵2、泵有故障3、泵吸引管是否太软1、更换密封圈2、查找原因修理3、应用弹簧胶管

助滤剂硅藻土性能资料介绍

天然的硅藻土并非良好的助滤剂，它必须经过化学的处理，高温烧、轧碎、水洗、烘干、磨细和筛选，去掉其中有机物和其他杂质，改善颗粒度，孔隙率和表面特性，以获得具有良好的过滤性能。

硅藻土是一种在若千万年前的水生植物—名叫硅藻之类的性质细胞壁组成的一种生物化学沉积岩，有着无数的小孔和复孔，其粉粒度很小φ2－100微米约90%为可透性空隙，主要成份SiO2占85－90%。

具有很好的化学稳定性，耐高温、不溶性和无毒，这种多孔微粒提供了极大的过滤能力，能滤除1-0.1微米以下的微粒（包括微生物和细菌）并能将分裂物包含。

它的助滤特性大致有以下几点：性能稳定适应性好，由于硅藻土助滤剂主要有二氧化硅组成，所以化学性稳定，在冷热和不同浓度的酸液中也能适应使用，不影响其原液的基本性质。

可获得高的滤速和理想的澄清度，助滤剂因其尺寸参差，骨架坚硬，富有单孔和复孔及多种形状的关系，使滤层不能密实结聚，具有较大的表面积和较大的空隙度，而达到较高的滤速和理想的澄清度。

硅藻土具有去菌效果，颗粒细微，在隔膜上形成生物保护膜，能除去大部分病原菌。
