1主要技术参数

       卧式螺旋离心机主要技术参数:型号wl-450,转鼓内径450mm,鼓有效长度1030mm,转鼓转速2500r/min,螺旋差转速50r/min,螺旋推料器单头右旋滞后,主电机y200l2-2（n=11kw）,分离因数1573,辅电机y160m-4（n=11kw）,油泵型号y1b-12,油泵电机y90l-6（n=1.1kw）,主机材质1cr18ni9ti。

       2工作原理

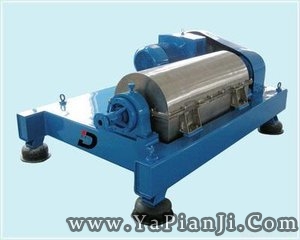

        卧式螺旋离心机由高速的转鼓、与转鼓转向相同且转速比转鼓略低的螺旋和差速器等部件组成,属于锥柱型结构。

        转鼓是圆柱—圆锥形复合筒体,两端用轴承支承在机座上,电机通过皮带轮带动使之高速回转。螺旋是带螺旋型叶片的转筒,两端由轴承支承在转鼓内,转鼓旋转通过差速器传递给螺旋,由于差速器的差动作用,使得螺旋转速比转鼓转速慢1%～3%,这样,由于转鼓与螺旋存在相对运动而构成螺旋输送机构。待分离的悬浮液通过给料管加到螺旋转筒内,经布料盘的加速作用通过加料孔被抛入转鼓中,到此,悬浮液被置于强大的离心力场中,由于固相的体积质量大,所受的离心力也大,使之沉降在转鼓的内壁上,由螺旋输送到小端出料口,在这里,离心力将其抛到机壳的沉渣室内。被澄清的液相则通过螺旋通道向大端流出。经溢流孔溢出到机壳内,通过管路排出。这样,悬浮液的固液两相得到分离。固相在螺旋的推进过程中,由沉降区（液体淹没区）进入干燥区（非液体淹没区）。此时固相物料内的一部分液体便被挤压出来,流回沉降区,这就是所谓干燥过程。由上述可见,本机的分离操作是连续而自动进行的。同时,本机的沉降区是可以调节的,这种调节是通过更换溢流盘而改变溢出半径达到的,增大沉降区长度可以得到较清的液相和含湿量较高的物料,反之,会得到含湿量较低的物料和带固量较高的液相.

        在离心机中,为了衡量离心力的大小,通常用分离因数fr表示,分离因数是离心加速度与重力加速度之比,fr=rω2/g。由此可知,对于一定物料,转鼓转速越大,分离因数就越大,分离效果亦好。对于固体颗粒小、分散度大、液相粘度大的难分离的悬浮液,可采用分离因数较高的离心机。

        由前述碳酸钡浆的性质看,卧螺式离心机恰好满足了钡浆的分离要求。根据物料的性质,卧螺的机体所有接触物料部分材质一律用不锈钢;为提高螺旋耐磨性,在螺旋叶片表面喷涂一层耐磨合金。由于生产量大,固相出料刮刀磨损严重,可将2把刮刀改为4把,把螺钉连接改为焊接。差速器是卧螺的核心部件,精度高,造价高,加工困难,不易维修,高速级行星轮轴瓦固定在轮上将降低线速度,润滑不良,可改为将轴瓦固定在轴上,增大了旋转半径,提高了线速度,带油量加大,改善了润滑效果,减少磨擦,延长寿命。
