（一）立盘式真空过滤机
　　

        立盘式真空过滤机又称为蝶式真空过滤机（图1及2）其过滤面的结构形式与筒型过滤机不同，但操作原则基本是相同的。过滤面由多个单独的扇形片组成若干个（一般10～12个）圆盘而构成。每一个扇形片为单独的过滤单元，由滤布做成布袋套在扇形片上形成滤室。工作时，过滤盘顺时针方向转动，料浆中的固体颗粒借真空的作用附着在过滤盘上形成滤饼。搅拌器往复摆动防止固体沉淀。滤饼离开液面之后，在真空作用下继续脱去水份。滤液透过滤布，进入过滤盘内，经过滤液管，从分配头排出。滤饼在卸料区通过滤盘由内向外吹风卸落。

        扇形片由螺检固定在主轴（空心轴）上,拆卸及更换滤布方便，甚至可以在过滤机运转过程中进行，给生产检修带来方便。

        我国试制的60米2立盘式真空过滤机由6个盘组成。在包钢絮凝反浮选流程中过滤-0.038毫米（-400目）占95%以上的浮选铁精矿，滤饼水份为14～16%,单位生产能力为0.31～0.43%吨/（米2·时）.过滤硫化铜精矿，滤饼水份为12～14%,单位生产能力达0.2吨/（米2·时）以上。

（二）水平圆盘真空过滤机
　　

        该机又称为平面圆盘或水平台型真空过滤机，结构如图3及图4所示。其过滤面呈圆台状。盘面上有一定高度的同心内、外缘挡圈。过滤面下面由若干径向垂直隔板分成多个彼此独立的扇形滤室，与圆盘下面的自动活门相连接。料浆从顶部堰形布料器均匀给到各扇形滤叶上。滤渣用刮刀刮落到螺旋运输机或带式输送机上。滤液经滤叶下方出口、滤液管和中央分配头排至滤液槽中。滤饼可以受到多次洗涤。洗液和滤液可分别收集。为了消除残留的滤饼对下一次过滤的妨碍，在加料位置通入压缩空气，将残留滤饼反向吹入新给入的料浆中。

       水平圆盘过空过滤机占地面积大，滤布易堵塞和易破损。一般用于过滤要求洗涤效果好和含有大密度的粗粒固体的滤浆，也可以过滤含有较小密度固体的悬浮颗粒的浆体。

       普通结构的台型过滤机之过滤面积约为1～14米2,大也只有20米2.但若将扇形滤室由一块板折成，就可制成过滤面积达250米2的大型机。

     （三）水平回转翻盘真空过滤机
　　

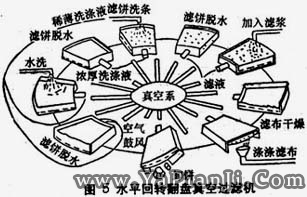

      本机又称为立式转盘翻斗真空过滤机。其结构原理如图5所示。

　　
        环形的过滤面由若干个彼此独立的扇形滤盘排列而成，滤盘的滤液出口同中央分配管头连通。每个扇形滤盘都安装在旋转台上。矿浆经过分配器给到滤盘上，在真空吸引下受到过滤。滤液经中心吸引管和支管以及中央分配头排出。滤饼留在滤布上，经过三级洗涤后进入卸料区，滤盘翻转180°在重力或压  缩空气反吹的作用下卸除。此后，滤盘复位，经过清洗和真空吸干后又转到给料位置，开始新的过滤循环。

       该机适于过滤密度较大、浓度较高的粗颗粒浆体，例如磷酸盐、石膏、二氧化锰、碳酸钾、铁砂、铁矿石及其他特殊物料。

       目前大的翻盘过滤机面积可达205米2,直径23米,处理P2O5的能力为1000吨/日。
