智能浮球液位变送器的原理特点、型号参数以及选型表介绍

智能浮球液位变送器的结构原理

UQZ-17XS磁浮球液位变送器由液位传感器和智能HART板（电流转换器）两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出

主要特点

UQZ-17XS智能浮球液位变送器除了一般液位变送器的固有特点外，还具有如下特点：

1、 智能电子部件由一块主机板和一块液晶屏组成；

2、 可就地按键调整程和零点；

3、 符合HART协议，可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或修改；

4、 在采用HART协议的分散控制系统中同主机进行双向通讯；

5、 带有EEPROM，不因断电丢失数据。

智能浮球液位变送器的型号参数

UQZ-17XS智能浮球液位变送器是以磁浮球为测量元件，通过磁耦合作用，使传感器内电阻成线性变化，由智能转换器将电阻变化转换成4~20mA标准电流信号，并叠加HART信号输出或就地液晶显示，可现场显示液位的百分比、4~20mA电流及液位值，远传供给控制室可实现液位的自动检测、控制和记录。该仪表适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量，尤其对于地下贮槽、贮罐的液位测量为理想。

测量范围：0~3500mm

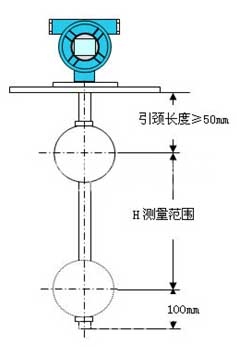

（测量范围H同引颈长度以及总长的关系详见图1）

供电电压：12~36V DC

输出信号：两线制4~20mA.DC叠加数字信号，由用户选择开方或线性输出；

负载电阻：250Ω

测量精度：±10mm

环境温度：-40~80℃

工作温度：-20~120℃

公称压力：≤1.6MPa

法兰标准：A：JB/T82.1-94（平面法兰）

　 DN100 PN1.6 球φ90

B：JB/T82.1-94（平面法兰）

　　DN80 PN0.6 球φ76

介质密度：≥0.65g/cm­3

介质粘度：≤0.015PaS

接液材质：不锈钢
防护等级：IP65　

产品选型表

选型举例：UQZ-17XS-01-2000（引颈长度：100mm）为顶置式，量程为2000mm，引颈长度100mm的磁浮球液位变送器。

安装形式

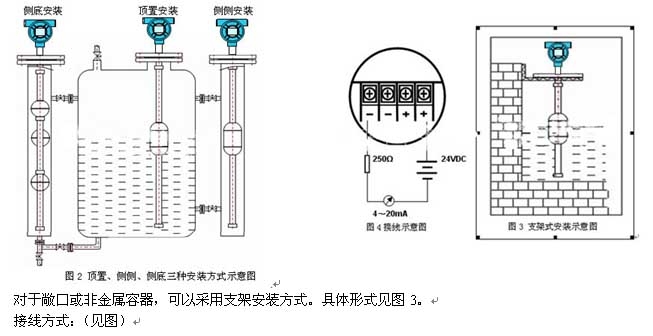

UQZ-17XS磁浮球液位变送器分以下四种安装方式

A：顶置安装 B：侧侧安装 C：侧底安装 D：支架安装

（订货时请用户注明安装形式和引颈长度L值。）
