无纸记录仪的分类

MAT10FC系列补偿流量积算记录仪,MAT10F系列流量积算记录仪，MAT10R无纸记录仪，MAT30蓝屏无纸记录仪，MAT70A彩色巡检记录仪，MAT70B高精度巡检记录仪，MAT70彩屏无纸记录仪等

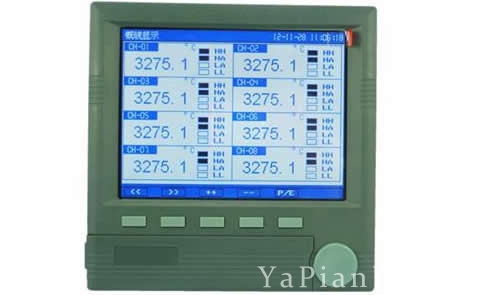

彩屏无纸记录仪的说明：
1，彩色TFT5.英寸320×234分辨力液晶屏
2，1~16通道输入，基本误差±0.2%、16位A/D转换器
3，64MB记录内存，0.1秒~60分记录间隔
4，U盘转贮接口
5，外形尺寸：144×144
6，仪表电源：220VAC
彩屏无纸记录仪的规格参数：
1通道输入，外供24VDC（≥200mA）
扩展功能：

（因端子等原因，同时具有报警、变送等多项功能时，路数的限制请事先咨询）
1，可增加通道输入
2，报警输出（多12路）
3，变送输出：多4路
4，通讯接口：RS485或RS232
5，U盘转贮接口
6，累积积算功能（限模拟量流量信号，全部输入）
7，补偿积算功能:（限4路）
8，PID功能:（限4路）

彩屏无纸记录仪的选型表

内容

代码及说明

MAT70彩屏无纸记录仪

通道数

口口

1-16通道

输出继电器

T口口

0-12点

变送输出

A口

0-8点

通讯接口（注1）

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

USB转贮接口

USB

不带可省略

PID（限4路）（注2）

PID

不带可省略

补偿积算

BC

不带可省略

累积（限模拟量流量信号，全输入）

LJ

不带可省略

分体打印接口（注1）

P

不带可省略

仪表电源

V0

220V DC

V1

24V DC

非标准功能

N

非标准功能

注1：同时选配打印和通讯时，打印和通讯不能同时工作。

注2：选择PID功能时，订货应注明PID输出通道数和输出类型。
