磁性浮子液位计辅助装置详细介绍

磁性浮子液位计辅助装置详细介绍

一、LG-25型捆绑式远传变送器

概述

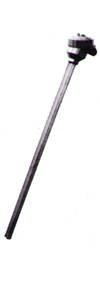

LB-25型远传变送器由液位传感器和转换模块组成，该变送器的传感器以捆绑的形式固定在UHZ-25型磁性浮子液位计或UQZ-27顶装式磁性浮球液位计的主导管外侧，使其处于液位计同一磁耦系统中，当磁性浮子随液位上下移动时，对应液位位置的干簧芯片组受浮子内磁场的作用而动作，电阻链阻值发生变化，通过转换模块将变化的电阻信号转换成二线制4～20mADC标准信号输出，该信号可方便地与本公司生产的微电脑工业智能控制仪配套使用，或者其他二次仪表，从而达到显示、控制、调节和报警的目的。

主要技术参数

●测量范围：300～10000mm

●准确度：+10mm

●输出信号：二线制4~20mADC

●电源电压：24VDC

●负载能力：600

●功 耗：<1.0W

●环境温度：-40℃～+60℃

●介质温度：120℃

●防爆等级：本安型：ibIICT4

隔爆型：dlIBT4

●远传距离：大3Km，敷设电缆其电容、电感大值不超过0.13μF、4.12mH

●出线接口螺纹：隔爆型M20X1.5内螺纹

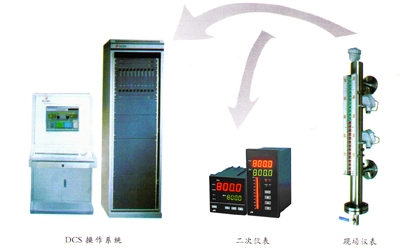

系统接线
